技术参考

1. 常用特殊环境代号有：W(户外型)、WF1(户外防中等腐蚀型)、WF2(户外防强腐蚀型)、F1(户内防中等腐蚀型)、F2(户内防强腐蚀型)、TH(湿热带型)、WTH(户外湿热带型)、TA(干热带型)、T(干、湿热合型)、H(船或海用)、G(高原用)。

2、工作制(S类)

S1—连续工作制

S2—短时工作制

S3--断续周期工作制

S4—包括起动的断续工作制

S5—包括电制动的断续工作制

S6—连续周期工作制

S7—包括电制动的连续周期工作制

S8—包括变速负载的连续周期工作制

S9—负载和转速非周期变化工作制

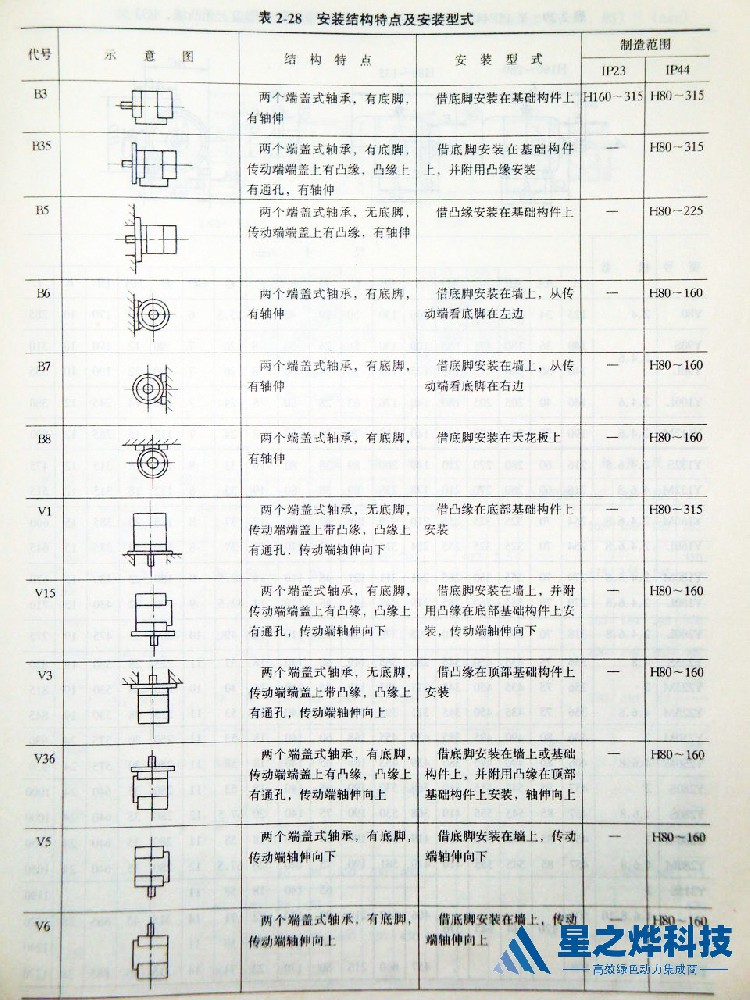

3、电机安装结构型式

常用安装型式代号IM一般不表示：

卧式安装——IMB3（默认安装代号，一般不写）、IMB5、IMB35

立式安装轴伸向下——IMV1、IMV15、IMV5

立式安装轴伸向上——IMV3、IMV36、IMV6

4、绝缘等级

电机绝缘结构是指用不同的绝缘材料、不同的组合方式和不同的制造工艺制成的电机绝缘部分的结构型式。电机绝缘耐热等级及温度限值见下表：

电机绝缘耐热等级及温度限值

耐热等级     A        E       B        F        H          C

最热点温度105    120   130    155    180     >180
